Tính năng

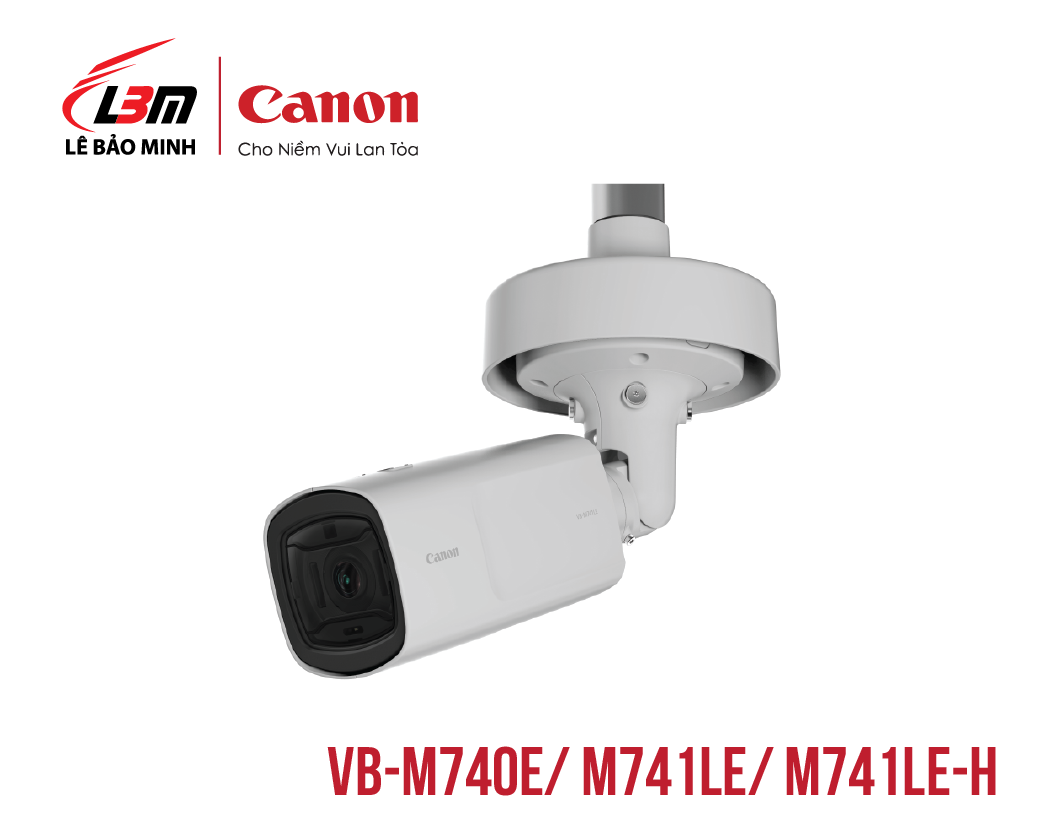

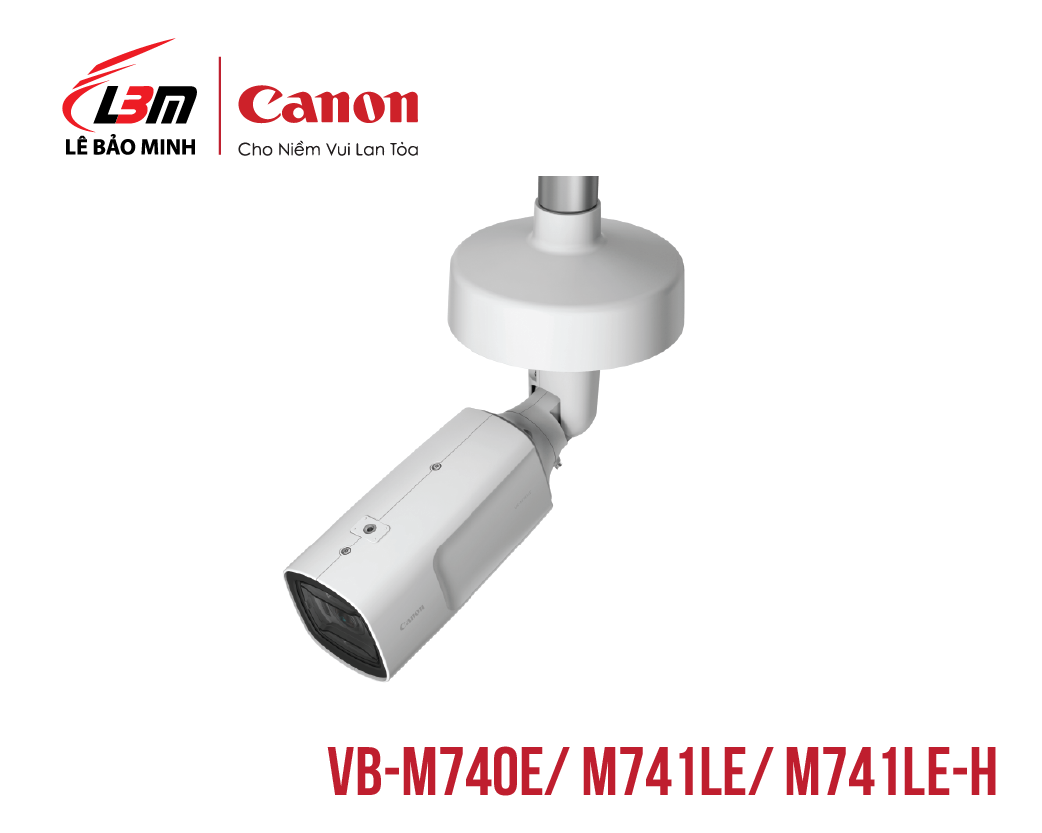

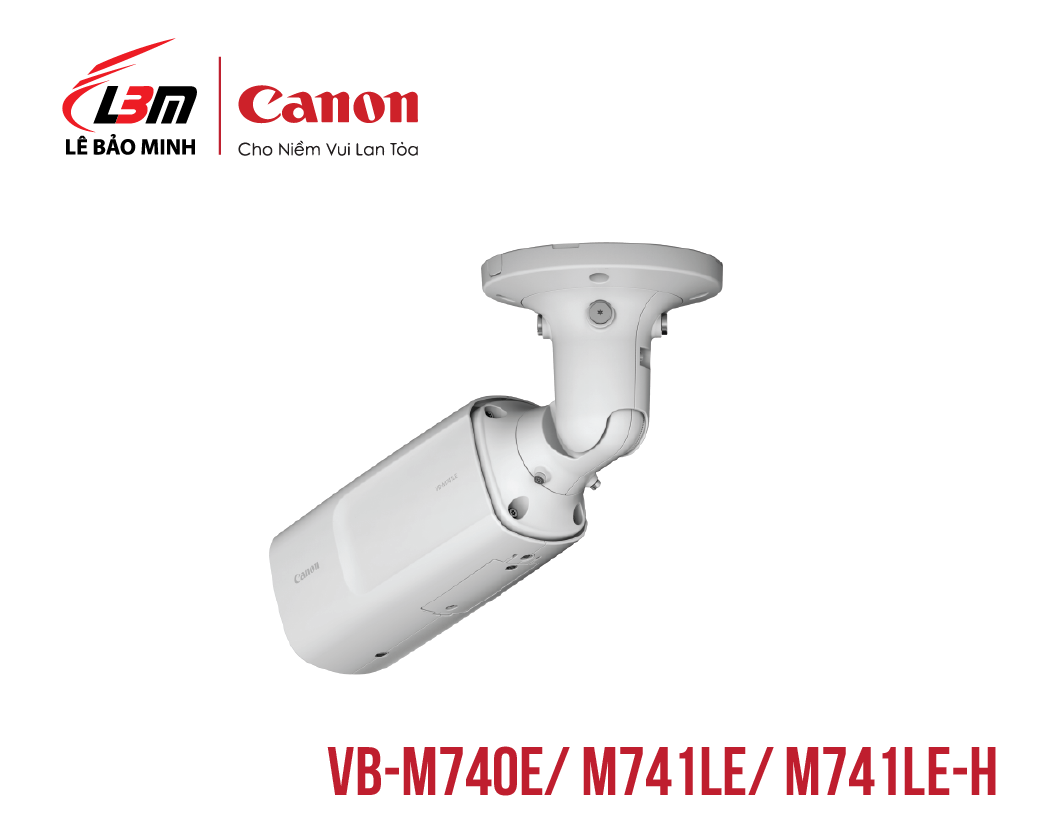

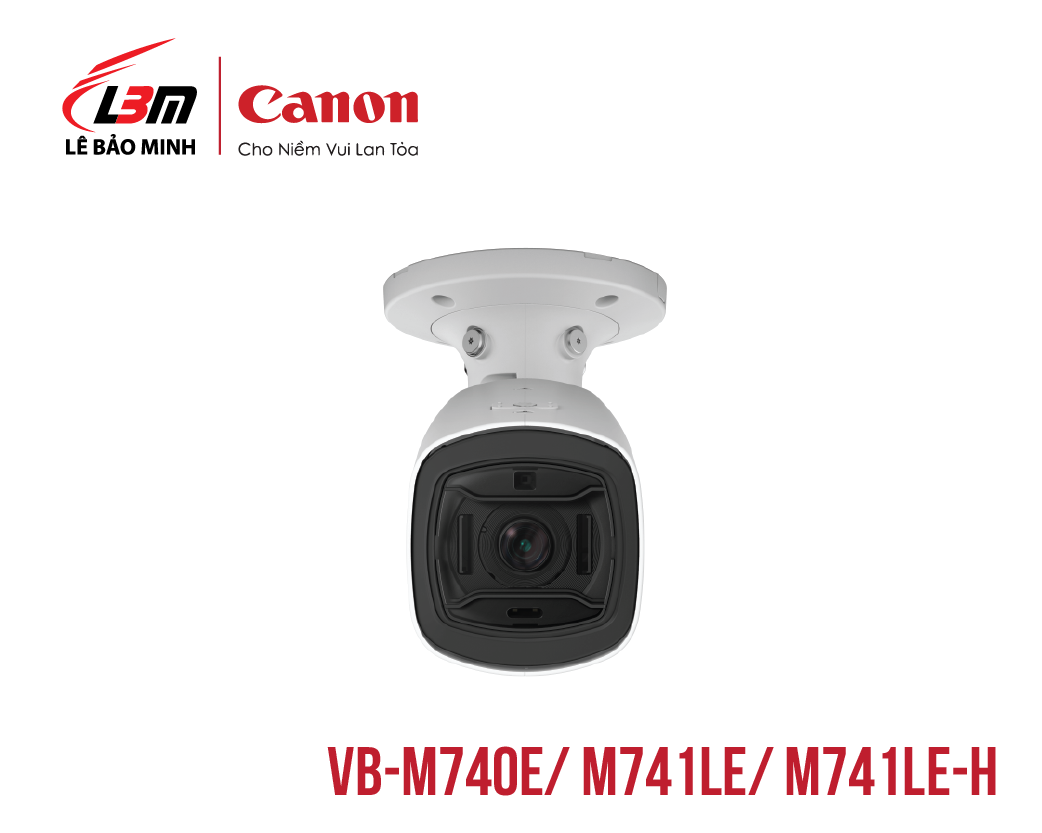

Góc rộng cho outdoor

Camera ngoài trời góc rộng này được thiết kế để hoạt động trong phạm vi nhiệt độ rộng và môi trường khắc nghiệt. Thích hợp cho hầu hết mọi cài đặt, nó kết hợp chất lượng của ống kính zoom quang học 2,4x đã hiệu chỉnh hồng ngoại (IR) và các phần tử phân tán siêu cực thấp (UD), với đầy đủ các tính năng để mang lại hiệu suất và độ tin cậy vượt trội, ngay cả khi điều kiện không có ánh sáng.

  • Hỗ trợ HD, 1.3MP (1280 X 960)
  • Góc nhìn rộng 113,4 °
  • Chứng nhận môi trường và chống chịu thời tiết rộng rãi: Tuân thủ IP66, IK10, NEMA250 Type4x & IEC60950-22* VB-M741LE (Đầu nối với Âm thanh & amp; Giao diện I / O bên ngoài, hỗ trợ nhiều nguồn điện) và < / p>* VB-M740E (Đầu nối không có Âm thanh & amp; Giao diện I / O bên ngoài, không hỗ trợ nhiều nguồn điện)

    * VB-M741LE-H (Mô hình Chống chịu thời tiết với Lớp phủ Hydrophilic và Tấm chắn thời tiết để duy trì khả năng hiển thị khi trời mưa)

Chi tiết

ẨnHiện
Camera
Cảm biến ảnh  1/3 loại CMOS (primary colour filter)
Điểm ảnh hiệu dụng  Xấp xỉ. 1.3 million pixels
Phương thức scanning  Progressive (Cấp tiến)
Ống Kính 2.4 zoom quang học (4x zoom kỹ thuật số) Ống kính (electric drive)
Tiêu cự    2.55 (W) – 6.12mm (T)
Khẩu độ  F1.2 (W) – F1.8 (T)
Góc quan sát     Cho tỉ lệ 16:9   Horizontal: 113.4° (W) – 46.5° (T)
Vertical: 61.4° (W) – 26.2° (T)
Cho tỉ lệ 4:3   Horizontal: 113.4° (W) – 46.5° (T)
Vertical: 83.0° (W) – 34.9° (T)
Chuyển đổi Ngày / Đêm  Tự động / Thủ công
Độ sáng tối thiểu chủ thể    VB-M741LE & VB-M741LE-H Chế độ Ngày (Màu):
0.02 lux (F1.2, shutter speed 1/30 sec., khi smart shade control tắt, 50IRE)

Đêm (Đơn sắc):
0 lux (F1.2, shutter speed 1/30 sec., khi smart shade control tắt, 50IRE with IR lamp on) 0.001 lux (F1.2, shutter speed 1/30 sec., khi smart shade control tắt, 50IRE)
VB-M740E: Chế độ Ngày (Màu): 0.02 lux (F1.2, shutter speed 1/30 sec., khi smart shade control tắt, 50IRE)

Đêm (Đơn sắc):  0.001 lux (F1.2, shutter speed 1/30 sec., khi smart shade control tắt, 50IRE)
Bắt nét Auto / One-shot AF / Manual / cố định tại vô cực
Khoảng cách quay (tính từ trước ống kính)  Chế độ ban ngày : 0.3 m (12 in.) – vô cực
Chế độ ban đêm : 0.3 m (12 in.) – vô cực
Tốc độ màn chập  1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000, 1/16000sec.
Phơi sáng Auto / Auto (Flickerless) / Auto (Shutter-priority AE) / Manual (Shutter Speed, Aperture, Gain
Cân bằng trắng    Auto / Light Source / Manual
Light Source: Daylight Fluorescent/White Fluorescent/Warm Fluorescent/Mercury Lamp / Sodium Lamp / Halogen Lamp
Manual: One-shot WB / R Gain / B Gain
Đo sáng  Center-Weighted / Average / Spot
Bù sáng  9 mức
Chế độ Smart Shade Control     Auto / Manual / Disable
Auto: 3 levels
Manual: 7 levels
– Brightens shaded areas of a video
Bù trừ lóa sáng    Auto / Manual / Disable
Auto: 3 levels
Manual: 7 levels
AGC Limit 6 levels
Ổn định hình ảnh  2 levels (digital)
Phạm vi tia sáng hồng ngoại (IR) VB-M741LE & VB-M741LE-H 30m (98.4ft.) (When using 24V AC, PoE+)
VB-M740E: -
Phạm vi góc quay  344° (±172°)
Phạm vi góc quét   93° (-3° – +90°)
– Máy ảnh ở 0 ° khi được gắn vào trần nhà và hướng thẳng xuống và 90 ° khi ở vị trí nằm ngang.
Rotation Angle Range 344° (±172°)
Tốc độ di chuyển   -
Máy chủ
Chuẩn nén  JPEG, H.264
Kích thước video     JPEG, H.264: 1280 x 720, 640 x 360, 320 x 180
1280 x 960, 640 x 480, 320 x 240
Chất lượng video  JPEG, H.264: 10 levels
Tốc độ khung hình      JPEG: 0.1 – 30fps
H.264: 1 / 2 / 3 / 5 / 6 / 10 / 15 / 30fps
– Values represent streaming performance from the camera.
– The frame rate may be reduced due to Viewer computer's specs, the number of clients accessing at the same time, network loads, video quality setting, type or movement of the subject or other reasons.

Tỉ lệ khung hình Tối đa khi sử dụng các kết hợp sau:
When streaming H.264(1) (1280 x 720) and H.264(2) (1280 x 720) simultaneously: 15fps
When streaming H.264(1) (1280 x 960) and H.264(2) (1280 x 960) simultaneously: 15fps
I-Frame Interval

0.5 / 1 / 1.5 / 2 / 3 / 4 / 5sec.

Truy cập đồng thời

Max. 30 Clients + 1 Admin Client


– H.264: Max. 10 Clients

Kiểm soát tốc độ truyền tải  Target Bit Rate: 64 / 128 / 256 / 384 / 512 / 768 / 1024 / 2048 / 3072 / 4096 / 6144 / 8192 / 10240 / 12288 / 14336 / 16384kbps
ADSR: Area-specific Data Size Reduction (Vùng giảm kích thước dữ liệu)   Number of Specified Areas: Max. 8 areas
Kiểm soát an toàn Camera Control: Administrator, Authorized user, Guest user (level of control varies depending on user)
Access Control: User authority (user name and password), Host Access Restrictions (IPv4, IPv6)
IEEE802.1X: EAP-MD5, EAP-TLS, EAP-TTLS, EAP-PEAP
Encrypted Communications: SSL / TLS, IPsec
Giao thức IPv4: TCP/IP, UDP, HTTP, FTP, SNMP (MIB2), SMTP (Client), DHCP (Client), DNS (Client), mDNS,
ARP, ICMP, POP3 (Client), NTP (Client), SMTP authentication (POP before SMTP, SMTP-AUTH),
AutoIP, RTP / RTCP, RTSP, SSL / TLS, IPsec, WV-HTTP (Canon proprietary), ONVIF (Profile S, Profile G)
IPv6: TCP/IP, UDP, HTTP, FTP, SMTP (Client), DHCPv6 (Client), DNS (Client), mDNS, ICMPv6,
POP3 (Client), NTP (Client), SMTP authentication (POP before SMTP, SMTP-AUTH), RTP / RTCP, RTSP,
SSL / TLS, IPsec, WV-HTTP (Canon proprietary), ONVIF (Profile S, Profile G)
Phương thức nén âm thanh  G.711 μ-law (64kbps) -
Phương thức truyền tải âm thanh  VB-M741LE & VB-M741LE-H Full-duplex (two-way) – Echo cancellation function compliant
RTP, Sound Transfer Protocol by Canon
VB-M740E: -
Mở file âm thanh  VB-M741LE & VB-M741LE-H Available (audio files can be played back when an event is triggered by the intelligent function or external device input)
– A third-party amplifier speaker is necessary
VB-M740E: -
Mặt nạ bảo mật Number of registration: Max. 8 places, Number of mask colours: 1 (select from 9 colours)
Giới hạn xem  -
Thiết lập sẵn Số lượng đăng ký: Tối đa. 20 vị trí (+ Vị trí Home)
Items to Reg.: Digital Pan / Digital Tilt / Digital Zoom, Exposure, Smart Shade Control, Focus, White Balance, Video Quality Adjustment, Day / Night, Haze Compensation
Number of Preset Tour Route: Tối đa. 1
Chức năng thông minh (Video)    Loại phát hiện: Phát hiện chuyển động, Phát hiện bỏ quên, Phát hiện mất, di chuyển đối tượng, Phát hiện giả mạo hình ảnh Camera, Phát hiện vượt qua, và phát hiện xâm nhập
Cài đặt phát hiện: tối đa. 15
Chức năng thông minh (âm thanh)  VB-M741LE & VB-M741LE-H Phát hiện âm lượng, phát hiện la hét
VB-M740E: -
Loại kích hoạt sự kiện    VB-M741LE & VB-M741LE-H Thiết bị ngoài, Chức năng video thông minh, Chức năng thông minh (Âm thanh), Timer, Chuyển đổi Ngày / Đêm
Số lượng sự kiện được liên kết: 2
Điều kiện sự kiện liên kết: OR, AND (Có hay không có một chuỗi các sự kiện)
VB-M740E: Intelligent Function (Video), Timer, Day / Night Switch
Upload hình ảnh  FTP / HTTP / SMTP (e-mail)
Thông báo sự kiện  HTTP / SMTP (e-mail)
Chức năng crop ảnh     PTZ kỹ thuật số
Cropping sizes:
640 x 360 / 512 x 288 / 384 x 216 / 256 x 144 / 128 x 72
640 x 480 / 512 x 384 / 384 x 288 / 256 x 192 / 128 x 96
Hiển thị màn hình
Daylight Saving Time
Ứng dụng
Chế độ xem Camera-side: Admin Viewer
VB Viewer
Client-side: RM-Lite Viewer
Công cụ quản trị Privacy Mask Setting Tool
Intelligent Function Setting Tool
Log Viewer
Recorded Video Utility
Phần mềm Camera Management Tool
Camera Angle Setting Tool
RM-Lite
Proxy Authentication Admin Tools/Admin Viewer
Ngôn ngữ German / English / Spanish / French / Italian / Russian / Turkish / Chinese (Simplified) / Japanese

Môi trường hoạt động

(Cấu hình PC và OS (Không áp dụng cho RM-Lite))

OS Windows Vista Ultimate/Business/Enterprise/Home Premium SP2 32/64-bit
Windows 7 Ultimate/Professional/Enterprise/Home Premium SP1 32/64-bit
Windows 8/Windows 8 Pro/Windows 8 Enterprise 32/64-bit*
Windows 8.1/Windows 8.1 Pro/Windows 8.1 Enterprise 32/64-bit*
Windows Server 2008 Standard SP2 32/64-bit
Windows Server 2008 R2 Standard SP1 64-bit
Windows Server 2012 Standard 64-bit*
Windows Server 2012 R2 Standard 64-bit*

* The included software or the software installed on the camera cannot be started from the Start screen added to Windows 8 and later.
Operating System Language German / English / Spanish / French / Italian / Russian / Turkish / Chinese (Simplified) / Japanese

– Language switching environment using language-packs is not supported
Compatible Browser Internet Explorer 8/9 32-bit
Internet Explorer 10/11
– Must be configured to allow use of JavaScript, XAML browser applications, and IFRAME. (html tag)
– For VB Viewer only, cookies must be enabled
Software
(Runtime Libraries)

.NET Framework 3.5 SP1 (When using Internet Explorer 8/9)
– Must be installed on Windows Vista and Windows Server 2008 systems

.NET Framework 4.5 (When using Internet Explorer 10/11)
– Must be installed on Windows 7 and Windows Server 2008 R2 systems

CPU (Recommended) Intel Core i7-2600 or higher
Graphics Board (Recommended) Not specified
Memory (Recommended) 2GB or higher
Viewer Display (Recommended) 1920 x 1080 or higher
Giao tiếp
Mạng  LAN x 1 (RJ45, 100Base-TX (auto / full-duplex / half-duplex))
Đầu vào âm thanh (Thường cho LINE IN & MIC IN)  VB-M741LE & VB-M741LE-H ϕ3.5mm (ϕ0.14in.) mini-jack connector (monaural)
LINE IN (connect to an amplifier microphone) or MIC IN (connect to a microphone w/o amplifier)
– Switch LINE IN / MIC IN in the setting page.
VB-M740E:

-

Đầu ra âm thanh (LINE OUT)  VB-M741LE & VB-M741LE-H ϕ3.5mm (ϕ0.14in.) mini-jack connector (monaural)
LINE OUT (Kết nối với thiết bị khuếch đại ngoài)
VB-M740E: -
Thiết bị đầu cuối I/O ngoài  VB-M741LE & VB-M741LE-H Input x 2, Output x 2
VB-M740E: -
Thẻ nhớ hỗ trợ       SD Memory Card, SDHC Memory Card, SDXC Memory Card Compatible.
Recorded Content: Log, Video (Event, Manual, ONVIF, Timer, Upload)
Frame Rate: Max. 1fps (JPEG)
Max. 30fps (H.264)
Cấu hình chi tiết (Điều kiện cài đặt/ lưu trữ)
Môi trường vận hành
VB-M741LE & VB-M741LE-H

Nhiệt độ
Dải nhiệt độ hoạt động (Bao gồm phơi sáng trực tiếp dưới ánh mặt trời)
AC, PoE+: -50°C – +55°C (-58°F – +131°F)
DC, PoE: -10°C – +55°C (+14°F – +131°F)
Dải nhiệt độ khởi động (Bao gồm phơi sáng trực tiếp dưới ánh mặt trời)
AC, PoE+: -30°C – +55°C (-22°F – +131°F)
DC, PoE: -10°C – +55°C (+14°F – +131°F)

Độ ẩm: 5% – 85% (Không ngưng tụ)

VB-M740E:

Nhiệt độ
Dải nhiệt độ hoạt động (Bao gồm phơi sáng trực tiếp dưới ánh mặt trời)
PoE: -10°C – +55°C (+14°F – +131°F)

Độ ẩm: 5% – 85% (không ngưng tụ)

Môi trường lưu trữ
Nhiệt độ: -30°C – +60°C (-22°F – +140°F)
Độ ẩm: 5% – 90% (Không ngưng tụ)
Cài đặt

Ceiling mount / Surface mount

Nguồn cấp  VB-M741LE & VB-M741LE-H PoE: PoE power supply via LAN connector (IEEE802.3at Type1 Class 0/Type2 Class 4 compliant)
AC Adapter: PA-V18 (100 – 240 V AC) (sold separately)
External power source: 24 V AC/12 V DC
VB-M740E: PoE: PoE power supply via LAN connector (IEEE802.3at Type1 Class 0 compliant)
Tiêu thụ
VB-M741LE & VB-M741LE-H PoE+: Max. approx. 21.2W*1
PoE: Max. approx. 10.1W*2
AC Adapter PA-V18: Max. approx. 12.8 W (100 V AC)
Tối đa. Xấp xỉ. 12.8 W (240 V AC)
DC: Tối đa. Xấp xỉ. 11.1W
AC: Tối đa. Xấp xỉ. 22.2W

*1 Class 4 power sourcing equipment (requests 30.0 W)
*2 Class 0 power sourcing equipment (requests 15.4 W)

VB-M740E:

PoE: Max. approx. 7.4W*

* Class 0 power sourcing equipment (requests 15.4 W)
Kích thước VB-M741LE & VB-M741LE-H (H x W x D) 111 x 102 x 214mm (4.37 x 4.02 x 8.43in.) (Chỉ thân máy)
– Độ dài bao gồm các thành phần mở rộng (D): 384mm (15.12in.)

VB-M740E:

(H x W x D) 111 x 102 x 214mm (4.37 x 4.02 x 8.43in.) (camera body only)
– Độ dài bao gồm các thành phần mở rộng (D): 384mm (15.12in.)
Trọng lượng VB-M741LE & VB-M741LE-H Xấp xỉ. 2120g (4.68lb.)

VB-M740E:

Xấp xỉ. 2040g (4.50lb.)
Chống va đập  -
Chống bụi / chống thấm nước  IP6
